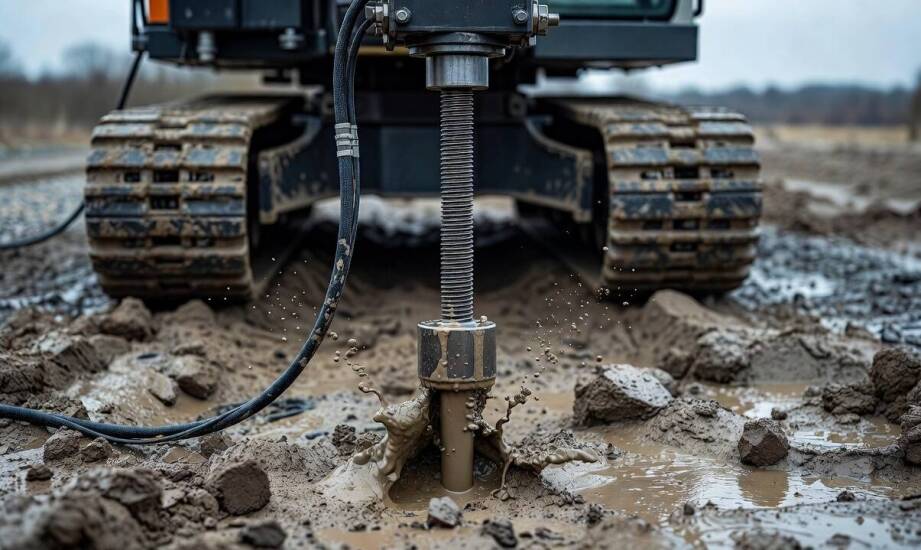

Mechaniczna i elektryczna sonda statyczna — jak ewolucja aparatury zmienia precyzję danych dla projektanta fundamentów

Szybka i nieunikniona ewolucja specjalistycznej aparatury do inwazyjnych badań geotechnicznych bezpośrednio przekłada się na ostateczną dokładność informacji przekazywanych głównym projektantom nowoczesnych konstrukcji. Fundamentalna różnica w charakterze surowych danych dostarczanych przez starszy sprzęt mechaniczny oraz najnowsze systemy zelektryfikowane stanowi doskonały punkt wyjścia do rzetelnej oceny współczesnych standardów wykonywania pomiarów in-situ. Bezpieczne i prawidłowe wymiarowanie ciężkich, głębokich fundamentów czy skomplikowanych obiektów hydrotechnicznych zawsze wymaga bezbłędnego rozpoznania układu warstw podłoża. Tradycyjne rozwiązania technologiczne rejestrują narastający opór gruntu wyłącznie w sposób skokowy, przez co inżynierowie nierzadko gubią cenne detale ukryte głęboko w badanym profilu litologicznym. Nowoczesne urządzenia pomiarowe uzbrojone w czułe moduły cyfrowe potrafią z kolei przesyłać na powierzchnię płynny i nieprzerwany strumień informacji z kilku odrębnych przetworników jednocześnie. Świadomy wybór odpowiedniej metody badawczej ostatecznie determinuje rzetelność późniejszych skomplikowanych obliczeń statycznych, co w sposób bezpośredni wpływa na całkowite bezpieczeństwo i żywotność wznoszonej wielomilionowej infrastruktury.

Ograniczenia mechanicznego stożka typu Begemanna

Aparatura pierwszej generacji opiera się na rozwiązaniach czysto fizycznych i mechanicznych dźwigniach. Stożek wciskany jest w podłoże ze stałą, znormalizowaną prędkością dwóch centymetrów na sekundę za pomocą potężnego systemu stalowych rur. Kluczowe parametry inżynieryjne, czyli opór czołowy oraz tarcie na pobocznicy, rejestruje się zaledwie co dwadzieścia centymetrów pokonywanej głębokości. Taki skokowy system pomiarowy uniemożliwia identyfikację cienkich przewarstwień, które mogą stanowić bardzo słabe, wręcz krytyczne strefy nośne dla całej budowli. Położenie tulei ciernej w pewnej odległości za czołem sprawia, że przesuwany materiał trafia nierzadko w szczeliny między elementami roboczymi głowicy. Zjawisko to generuje dodatkowy i niepożądany opór czołowy zamiast czystego tarcia na bocznej obudowie, co fałszuje końcowy obraz profilu.

Kolejnym potężnym wyzwaniem technologicznym pozostaje sam mechanizm przenoszenia siły w tych starszych rozwiązaniach sprzętowych. Wykorzystanie ciężkiego zestawu wewnętrznych żerdzi pomiarowych nierozerwalnie wiąże się z powstawaniem dużego tarcia między nimi a osłoną zewnętrzną. Fizyczne opory na stalowych elementach układu drastycznie zakłócają odczyt, istotnie obniżając ogólną rzetelność rejestrowanych w terenie wyników. Mniejsza precyzja pozyskiwanych parametrów wymusza na geotechnikach stosowanie znacznie szerszych przedziałów niepewności podczas żmudnego obliczania wytrzymałości na ścinanie czy ustalania wartości modułów odkształcenia. Według rygorystycznych wytycznych zawartych w normach inżynieryjnych takie technologiczne odchylenia zmuszają konstruktorów do przyjmowania zachowawczych, o wiele mniej ekonomicznych współczynników nośności dla projektowanych fundamentów palowych.

Architektura zelektryfikowanych głowic w badaniach CPTU

Zupełnie inną, nieporównywalnie wyższą jakość rozpoznania podłoża gruntowego zapewnia nowoczesny sprzęt oparty na zaawansowanych układach elektronicznych i cyfrowym przesyłaniu pakietów danych. Elektryczna sonda statyczna przenosi sygnał na powierzchnię ziemi natychmiastowo, dzięki bardzo precyzyjnym przetwornikom wbudowanym bezpośrednio w zagłębiany instrument. Taka innowacyjna architektura sprzętowa całkowicie eliminuje historyczne błędy wynikające z wewnętrznego tarcia żerdzi, gwarantując badaczom niesamowitą rozdzielczość ciągłych odczytów sięgającą ułamków centymetra. Pomiary wykonane w tym standardzie zyskują ogromną przewagę analityczną w wybitnie trudnych warunkach litologicznych oraz przy badaniach prowadzonych w niestabilnym środowisku morskim. Udoskonalony sprzęt klasy CPTU nieprzerwanie monitoruje nie tylko opór czołowy i tarcie lokalne, ale również niezwykle ważne, dynamiczne ciśnienie wody w porach gruntowych.

Ta bezprzewodowa i ciągła rejestracja parametrów wodnych stanowi największy przełom w stosunku do metod opartych wyłącznie na siłownikach. Pomiary dokonywane w czasie rzeczywistym pozwalają inżynierom na bezbłędne i błyskawiczne odróżnienie warstw wysoce przepuszczalnych od zwięzłych, gliniastych i nieprzepuszczalnych barier geologicznych. Ciągłe monitorowanie pojawiającego się nadciśnienia porowego zdecydowanie ułatwia ocenę naturalnego stopnia konsolidacji osadów, co pozwala na bardzo precyzyjne projektowanie stabilnych posadowień na silnie odkształcalnych madach rzecznych. Zespół ekspertów pracujących w firmie BAARS systematycznie opiera swoje zaawansowane interpretacje na czystym strumieniu cyfrowym, który jest wolny od mechanicznych zakłóceń. Bezpośrednie i matematyczne wyprowadzenie wskaźników wytrzymałościowych z gęstych odczytów elektronicznych zaspokaja najwyższe wymogi projektowe zawarte w twardych normach europejskich.

Świadoma selekcja aparatury odgrywa pierwszorzędną rolę podczas przygotowywania inwestycji w środowisku o dużej i nieprzewidywalnej zmienności litologicznej. Strefy przejściowe oraz obszary częstego występowania cienkich soczewek wodonośnych wymagają sprzętu o potężnej rozdzielczości pomiarowej. Wykorzystanie innowacyjnych systemów badawczych z wbudowanymi czujnikami redukuje niebezpieczeństwo przeoczenia krytycznych osłabień w strukturze ziemi. Zjawisko to posiada szczególne i niepodważalne znaczenie podczas profesjonalnego mapowania dna morskiego dla nowoczesnej energetyki wiatrowej oraz rozległego budownictwa drogowego. Wiarygodny i niezwykle szczegółowy obraz warunków podpowierzchniowych bezpośrednio rzutuje na długofalową optymalizację kosztów materiałowych całej wielomilionowej inwestycji. Zdecydowane odrzucenie archaicznej technologii skokowej na rzecz ciągłego zapisu cyfrowego dostarcza głównym projektantom spójnych i bardzo gęstych siatek danych do zaawansowanego modelowania numerycznego. Odpowiednio dobrana i skalibrowana technologia zagłębiania stalowego stożka gwarantuje płynną penetrację opornych warstw bez narażania wrażliwych układów elektronicznych na zniszczenie. Rzetelne informacje inżynieryjne zebrane na placu budowy pozwalają na racjonalne wymiarowanie fundamentów nawet największych konstrukcji lądowych oraz morskich.
